2015-10-07  조회: 15290
제조사대동제품명 콤바인모델명 DSM72G (4조식)
글쓴이평행선
첨부파일  5162.jpg
제 목계기판 및 수온센서 이상
상세 설명

중고로 사온 기대로 수리를 끝내고 나서 어제와 오늘 상태가 어떤지 보기 위해서

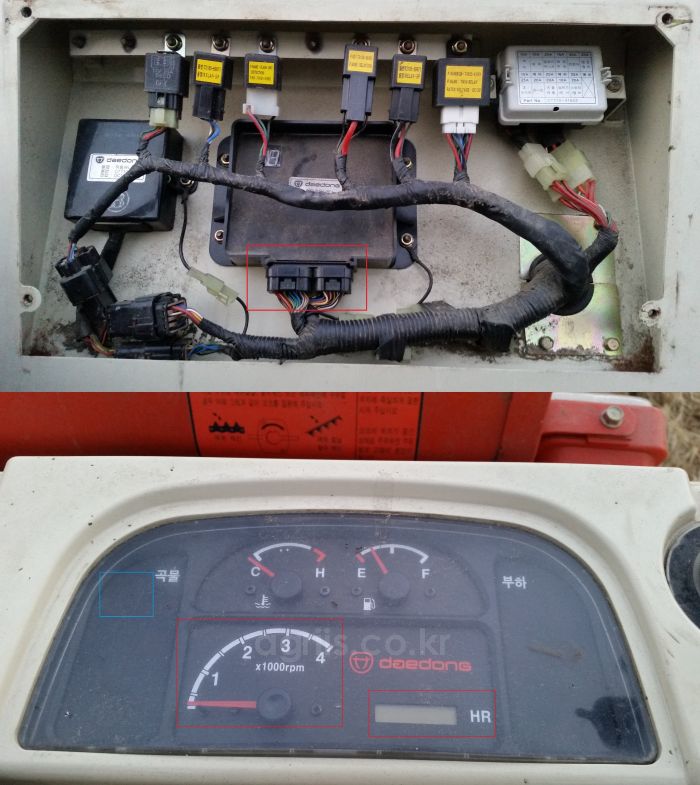

1500평 콤바인 작업을 해보았는데 수온센서(그림참조 파란선안)에 불이 들어모면

계기판 rpm메타 바늘과 적산계가 먹통이 되다가 마이콤 입력센서(그림참조 빨간선안)를

접촉불량으로 생각을 하고 잘 접촉이 되도록 이리저리 몇번 움직여주면 수온센서에

불이 꺼지면서 rpm메타 바늘과 적산계가 다시 들어옵니다.

또한 엔진 부분에서 수온계 센서잭을 뽑아보아도 같은 현상이 나타납니다.

위 상황이 작업하다보면 여러번은 아니지만 1500평 작업중에 4~5회정도 나타납니다.

그리고 어떤때는 저절로 꺼지는 경우도 있습니다.

마이콤의 단자입력센서 접촉불량으로 그러는것 같지 않은데 혹시 아시는분 있나요?


글목록
글 추천제도 안내
0
수정삭제
글쓴이 내 용 날 짜 추 천
평행선


수정

삭제
마이컴이 분해될것 같지는 않네요!
콤바인 상차는 가능한데....
상하차시 예취부가 콘크리트 바닦에 쓸리지 않읊까
걱정이 되네요! 5톤젇도 되는 차량은 가능하까 모르겠네요
그이상은 어려울거 같아요 그리고 상하차 사다리도 짧은것이
아니라 긴것이여야 합니다.
2015-10-08
0
65G

글쓰기가 안되서 매번 댓글에 질문해서 죄송합니다. 앞으로 조치해서 직접 글을 올리도록하겠습니다.
다름이 아니고 콤바인 상차에 관해 문의드립니다.
일반 덤프되는 트레일러에 상차해도 될까요?
자가용이라 그냥 일반 공도로 10분정도의 거리만 콤바인으로 주행해서 갓는데.. 이제 거리가 좀더 있는곳도 생기고 왠지 무리가 많이 가는거 같아서 퇴비실어 나르던 덤프트레일러에 상차가능한가 문의드립니다.
2015-10-08
0
진영철

마이컴 분해되면 분해해서 단자부분 납땜 떨어진 부분이 있나 확인해 보세요
2015-10-08
0
평행선

마이컴 입력단자 정며에서 바라보면 우측 단자 부분을
이리저리 움직이면 수온세선 불이 들어오지도 않고
계기판은 정상적으로 작동을 합니다.
접촉불량인지 아니면 말대로 마이콤 이나 이니면
전압이상인지 체크를 해봐야 하는데 마이콤은 없으니
할수가 없고 전압만 체크를 해봐야 겠네요!
2015-10-08
0
진영철

마이컴 내부에 있는 정전압 12 볼트 회로에 이상이 발생하면 마이컴 수온센서 입력 단자에 2.1 볼트 이하로 전압이 내려가면 콤바인 과열됐다고 삑삑되고 울기 시작합니다.


시간메다에도 정전압이 공급될거 같군요.
2015-10-08
0
진영철

계기판에 공급되는 B+ 나 IG+ 전압 공급이 불안한거 같습니다.


B+ 는 배터리에서 직접 공급되고 IG+ 그러니까 정전압 12 볼트는 마이컴에서 공급되니 마이컴 여분있으면 교체해 보는 방법이 있습니다.



2015-10-08
0

제품사양

기본 정보
모델명DSM72G
사이즈 · 길이 X 넓이 X 높이4445 X 1910 X 2635mm
중량3130kg
엔진부
사양4 CYL., Water Cooled, 4 Cycle, Diesel
배기량2955cc
출력72 / 2700ps/rpm
탱크용량67ℓ
주행부
T/MHST 무단변속
작업 제원
폭 X 피치 X 링크수450 X 90 X 51mm
평균 접지압90kg/cm
예취조수4조식
예취폭1450mm
배출방식Grain Tank
그레인탱크 용량1400리터(약 28포대)ℓ

*. 위 사양은 참고용이므로, 실제 제품사양과 다를 수 있습니다.
