2019-09-23  조회: 1198
제조사대동제품명 콤바인모델명 DXM85G (5조식산물형)
글쓴이진영철
첨부파일 첨부파일이 없습니다.
제 목벨트 편마모 현상 하나 잡았네요.
상세 설명
2 번 나선축 풀리에서 벨트가 바깥쪽으로 밀리면서 편마모 현상이 나와서 잡아 봤네요.
1 번 나선축과 2 번 나선축 구동 벨트가 편마모 되서 고민을 좀 하다가....텐션풀리 마모가 심해서 교체하면 해결될까 싶어서....일동농협에 주문을 하려다가....이놈은 아닌거 같아서.
2번 텐션풀리를 위쪽으로 각도를 줘서 벨트를 기계쪽으로 이동하도록 시도해 봤는데 안되네요.
1 번 나선축에 있는 텐션암을 파이프렌지 2 개로 가지고 강제로 기계쪽으로 약간 꺽어 줬습니다.
그랬더니 2 번 나선축에서 바깥쪽으로 빠져 나올려고 하면서 벨트가 편마모 될려던 것이 정상적으로 2 번 나선축 풀리에 벨트가 물리면서 돌아가네요.
그리고 1 번 나선축의 텐션암에 걸리는 장력 스프링이 너무 강력한것 같아서 주행텐션암에 걸리는 스프링으로 교체해 줘 봤네요.
작년에 2 번 나선축의 베어링을 갈고 수십시간도 사용 못했는데 6004 베어링 부서지고 축나가서 교체하니냐고 애 먹었네요.
6004 베어링과 2 번 나선축 교체해고 10 시간도 사용 안했는데 6004 베어링 또 부서질려고 해서 올해 교체했네요.
메뉴얼에 있는대로 장력을 줘도 문제가 발생하네요.
과도한 장력이 문제인지 아니면 너무 강력한 스프링이 문제인지 작업해 보면 결과가 나올것 같네요.
글목록
글 추천제도 안내
1
추천 수정삭제
글쓴이내 용날 짜추 천
진영철

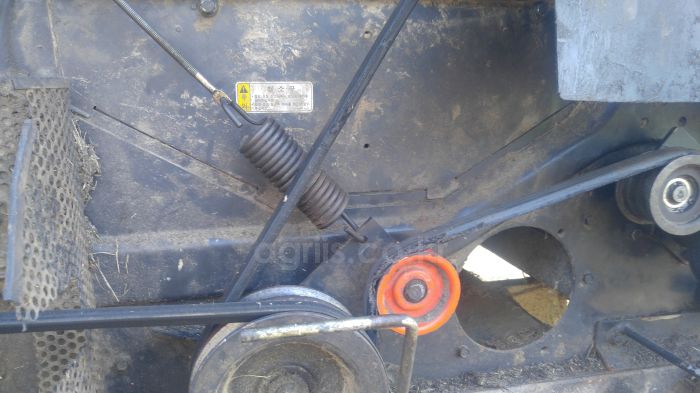

주행텐션 스프링을 적용해 봤습니다.
2019-09-23
0
추천
진영철

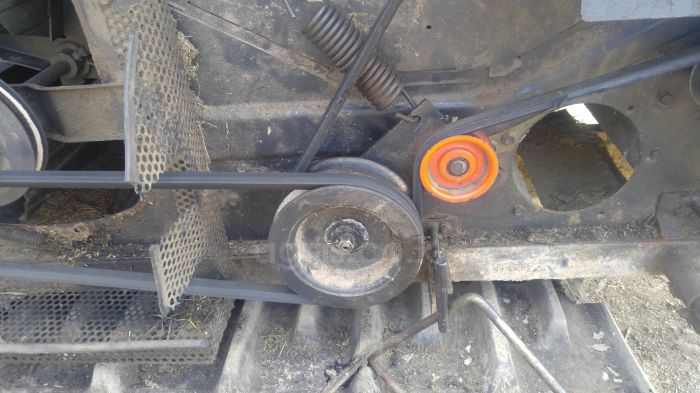

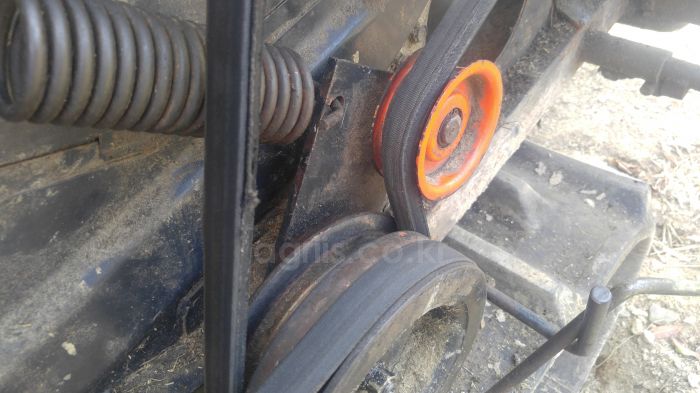

이 사진의 텐션암을 안쪽으로 꺽어서 2 번 나선축 풀리의 벨트를 정상적으로 물리게 해서 편마모 현상을 잡았네요.
2019-09-23
0
추천
진영철



수정

삭제
6004 베어링 사용하는데 dsm 55g 는 6204 사용하던데 dsm 55g 부품을 2 선 나선축에 적용할려고 했더니만 부품 규격이 다르기 때문에 적용이 불가능 하네요.
2019-09-23
1
추천
이 름 내            용 비밀번호




사진첨부
항      목사    양
신제품 사진
 모델명DXM85G
 사이즈길이 X 넓이 X 높이mm4800 X 2155 X 2440
 중량Kg3764
 엔진부형식명4 CYL., Water Cooled, 4 Cycle, Diesel Turbo
 배기량CC3319
 출력ps/rpm85 / 2700
 탱크용량65
 T/MServo HST
 변속단수무단변속
 궤도넓이 X 길이mm500 X 55
 평균 접지압kg/cm90
 예취부예취 조수5
 예취폭mm1,720~1,770
 탈곡부탈곡통 크기(지름 X 길이)mm424
배출방식Grain Tank
그레인탱크 용량1,570리터(약 34포대)
